Электроснабжение в условиях взрывоопасных сред


Электроснабжение в условиях взрывоопасных сред

Стандарты, требования, решения

     В соответствии с правилами проектирования во взрывоопасных зонах СП 423.1325800.2018, организация кабельной трассы и размещение электроустановок в зонах, где возможно формирование взрывоопасной среды, требует соблюдения особых условий и применения специальных решений. Это позволяет обеспечить безопасность как людей, так и материальных ценностей. Компания ДКС разработала целый ряд взрывозащищенных решений, соответствующих современным стандартам качества и безопасности.

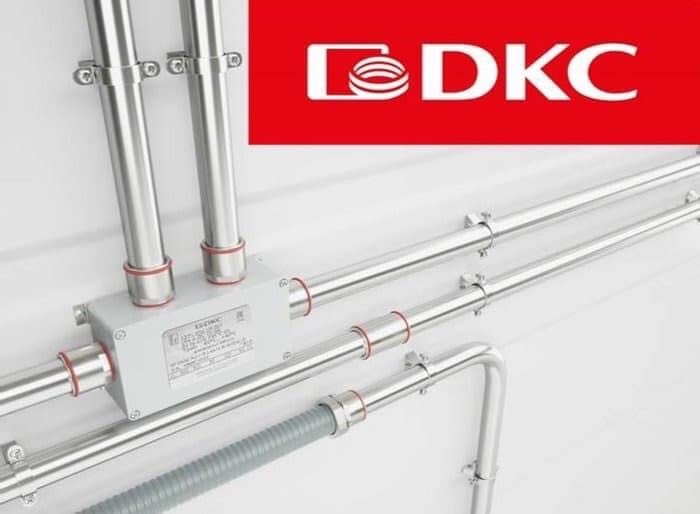

Металлические трубы

     Большая часть силовых и осветительных цепей, а также цепей управления и сигнализации прокладывается небронированным кабелем (в т.ч. в условиях взрывоопасных сред). При этом всегда существует риск повреждения изоляции, что может привести, в лучшем случае, к прекращению электропитания и нарушению производственных процессов, а в худшем – к возникновению угрозы для жизни людей. Металлическая труба (жесткая или гибкая) надежно защищает кабель и предотвращает возникновение подобных ситуаций.

     Металлические трубы ДКС производятся в соответствии со стандартом ГОСТ Р МЭК 61386.1-2014 Они предназначены для надежной защиты кабеля и обладают высокой гибкостью, износостойкостью, устойчивостью к ударным нагрузкам, ультрафиолету, агрессивному воздействию масел, защитой от электромагнитного воздействия.

     Специально разработанные взрывозащищенные аксессуары для системы металлических труб ДКС позволяют спроектировать и построить надежную систему электропроводки с соблюдением требований на конкретный вид взрывозащиты. Взрывозащищенность обеспечивается выполнением требований ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-31-2010, ГОСТ Р МЭК 60079-7-2012.

Взрывозащищенные муфты

     Один из важнейших аксессуаров системы взрывозащиты – взрывозащищенная муфта. Этот аксессуар позволяет решить следующие задачи:

·  Выполнить герметичный подвод кабеля в гибкой или жесткой трубе ДКС (степень герметизации до IP66/67);

·  Осуществить безопасный опуск кабеля из лотка без повреждения его изоляции;

·  Выполнить переход с жесткой трубы на металлорукав с соблюдением всех требований безопасности.

     Благодаря резьбовому соединению взрывозащищенные муфты подходят для многократного монтажа и демонтажа, что позволяет проводить техническое обслуживание и проверку оборудования.

Что нужно учитывать при проектировании для взрывоопасных сред?

При проектировании важно помнить требования ГОСТ IEC 60079-14-2031 и знать об основных особенностях взрывозащищенных аксессуаров:

1.  У взрывозащищенных аксессуаров нет внутреннего уплотнительного элемента для обжатия оболочки кабеля;

2.  Взрывозащищенность и герметичность системы достигается только при их использовании совместно со стальными трубами ДКС;

3.  Взрывозащищенные аксессуары должны использоваться только в рамках одной взрывоопасной зоны. При переходе из одной взрывоопасной зоны в другую или в взрывобезопасную зону, должно устанавливаться разделительное уплотнение, в соответствии с п.10.3.21 СП 423.1325800.2018;

4.  Между оболочкой электрооборудования и границей взрывоопасной зоны не допускается установка взрывозащищенных аксессуаров без разделительного уплотнения.

В соответствии с требованием п.13.22 СП 423.1325800.2018, следует учитывать, что секции лотков, коробов и металлические полосы, по которым прокладываются кабели, а также стальные трубы электрических сетей должны образовывать непрерывную электрическую цепь.

Ассортимент металлорукавов, жестких труб, взрывозащищенных аксессуаров ДКС позволяет организовать надежную систему электропроводки с высоким уровнем герметизации и механической защиты, обеспечивая при этом гибкость трассы при подключении к оборудованию. Решения соответствуют требованиям по проектированию взрывозащищенного электрооборудования СП 423.1325800.2018 и обслуживания взрывобезопасного электрического оборудования ГОСТ IEC 60079-17-2011.

В ассортименте компании ДКС есть и другое взрывозащищенное оборудование:

·  Клеммные коробки с видом защиты Exe, Extb, Exia;

·  Посты управления с видом защиты Exde, Extb;

·  Кабельныевводы x d; Ex e; Ex t; Ex nR;

·  Клеммные зажимы с видом защиты Exe;

·  Элементы управления с видом защиты Exde, Exe, Extb.

Узнать больше об ассортименте и особенностях взрывозащищенных решений ДКС вы можете на сайте https://armex.dkc.ru или же обратившись в службу технической поддержки. Номер телефона службы Технической Поддержки: 8 (800) 250-52-63 (круглосуточно, звонок бесплатный), электронная почта: support@dkc.ru. Специалисты компании ДКС будут рады помочь вам разобраться в технических тонкостях и разработать проект, соответствующий всем современным стандартам.
